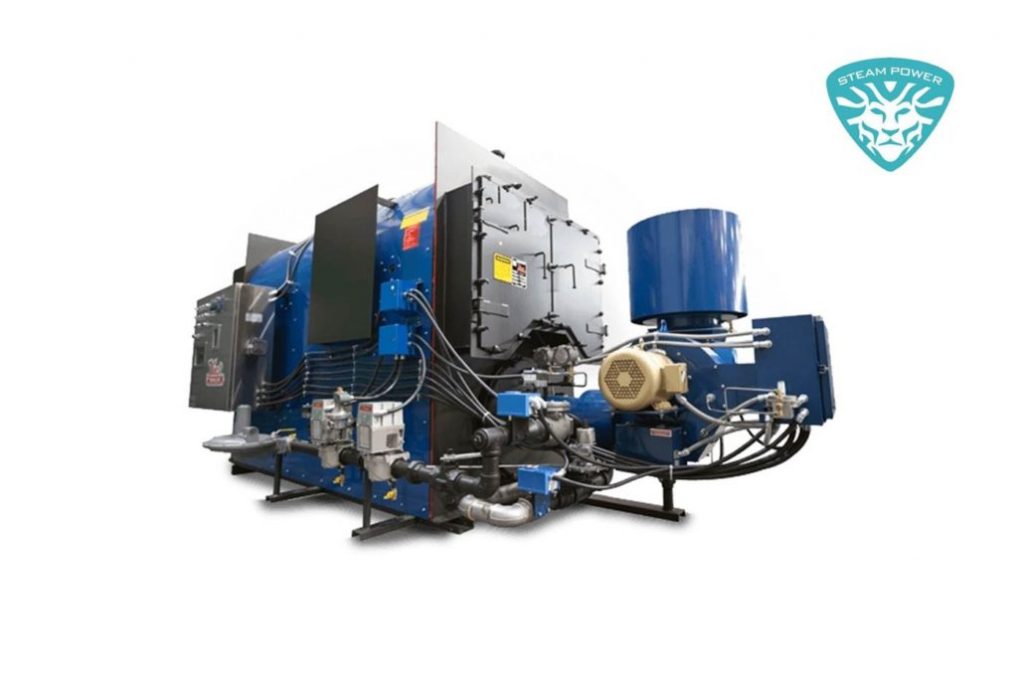

انواع دیگ بخار صنعتی
انواع دیگ بخار صنعتی که در بازار موجود است، توسط تولید کنندگان مختلفی تولید می شوند که هر کدام طراحی ساخت متفاوتی دارند. انواع دیگ بخار را میتوان در کاربردهای مختلف استفاده کرد. با گذشت زمان، نمونه های کارآمدتری از انواع دیگ بخار جدید وارد بازار شده است که باعث شده نا کارآمدی دستگاههای قدیمی برطرف شود و جایگزین خوبی برای نمونه های قدیمی تر شدند. این مقاله در مورد انواع دیگ بخار و طبقه بندی بویلر های صنعتی نوشته شده است شده است. بویلرها به طور گسترده باعنوان لوله های درونشان و نوع دیگهای بخار آن طبقه بندی می شوند.
دیگ بخار آتشخوار Fire Tube
دیگهای بخار دارای لوله آتشخوار با نام های دیگری از جمله بویلر دود Smoke یا دیگهای دارای محفظه و لوله نیز شناخته می شوند. دیگهای بخار آتشخوار؛ حاوی لوله های فولادی طولانی است که از طریق آن گازهای گرم از کوره عبور می کنند و در اطراف آن آب به بخار تبدیل می شود. انواع دیگ بخار آتشخوار یا Fire Tube، به طور معمول دارای هزینه تولید اولیه پایین تری هستند و مصرف سوخت آنها کارآمد تر و راحت تر است. ظرفیت آنها تا 25 تن و حجم بخار خروجی آنها 17.5 کیلوگرم در سانتی متر است.
انواع دیگ بخار صنعتی آتشخوار
دیگ کورنیش Cornish
این نوع بویلر اولین مدل از انواع دیگ بخار است و دارای لوله هایی با فشار بالا هستند. این نوع شامل سیلندر افقی طولانی با یک دودکش بزرگ با آتش است. سوخت آنها در ناحیه رطوبتی اضافه شده است که در آن برای تولید گازهای گرم تولید می شود. گازهای داغ گرما را به آب انتقال می دهند این مرحله بارها و بارها تکرار میشود. آب گرم می شود و بعد از مدتی که نقطه جوش آب شروع شد، به تولید بخار می کند. گازهای داغ پس از رسیدن به انتهای لوله آتش، به دو قسمت تقسیم می شوند و به یکی از دو سوپاپ جانبی که آنها را دوباره در قسمت جلو دیگ بخار حرکت میکنند (جایی که در مسیر دودکش انتهایی یا اگزوز قرار دارد) و دودکش پایین را آنها را به طرف دودکش اصلی هدایت کرده و دودکش اصلی این گازها را از دیگ بخار به فضای آزاد خارج می کند. حداکثر انتقال گرما دربخش لوله آتشخوار و بخش پوسته رخ میدهد و در انتهای دودکش قرار می گیرد.
برای بهره وری بیشتر در مخازن و کوره، دیگ بخار معمولا توسط یک اتاق آجری میشود که در اصطلاح به آن دیگ بخار کوره آجری میگویند.
دیگ بخار صنعتی لنکاشیر Lancashire
دیگ لنکاشیر شبیه کورنیش است، اما دارای دو مخزن بزرگ دارای آتش است. محدوده فشار دیگ بخار حدود 7/0 مگاپاسکال تا 2 مگاپاسکال و کارایی آن بی 65 تا 70 درصد است. سوخت در این نوع دیگ بخار به گریت اضافه می شود که گازها را گرم می کند. گازهای داغ وارد قسمت جلویی دیگ بخار میشوند و دیگ بخار را از پشت احاطه میکند و سپس وارد دودکش پایین میشوند و شروع به حرکت در قسمت جلویی دیگ بخار میشوند. در قسمت جلو گازهای داغ، دودکش پایین را ترک می کنند و در سمت چپ قرار می گیرند و دوباره به سمت پشت دیگ حرکت می کنند و به خروجی اصلی وارد می شوند. 85٪ گرما زمانی که گازهای گرم در لوله آتش قرار می گیرند، در حالی که 15٪ در آنها در پایین و سمت دود قرار می گیرند منتقل می شود.
دیگ بخار لوکوموتیو
دیگ بخار لوکوموتیو دارای سه جزء اصلی است:
الف) کوره های دو جداره؛ ب) “بشکه دیگ بخار” افقی، استوانه ای ” که حاوی تعداد زیادی لوله دودکش کوچک است. ج) جعبه دودکش با خروجی مخصوص برای گازهای خروجی. سوخت برای تولید گازهای گرم مصرف میشود. سوخت از طریق سوراخ آتش تغذیه می شود سپس گازهای داغ برای کمک به آتش موجود در قوس آجر به لوله ها گرما انتقال میدهند. بخار موجود در درون بویلر جمع میشود بطوریکه فشرده یا Compress میشوند و در بالای پوسته قرار می گیرد. بخار مرطوب از طریق سرامیک های ورودی های سوپربخار عبور می کند و پس از گذشتن از لوله ها، به مرکز خروجی سوپربخار برمی گردد و برای موتور بخار آماده کار می شود. دیگهای لوکوموتیو نیز در موتورهای کشش، غلتک های بخار، موتورهای قابل حمل و غیره استفاده می شود. بر اساس ساخت این بویلر از انواع دیگ بخار می توان از دیگهای خنک کننده و دیگهای بخارخشک استفاده کرد. برای آشنایی بیشتر از بخار خشک یا سوپر هیت، مقاله های دیگر موجود در وبلاگ را بخوانید.
دیگ بخار اتاق معکوس
این مدل، در اصل قسمت تحتانی از محفظه احتراق است که از طریق آن گازهای دودکش از اولین پاس (کوره) به لوله های دوم منتقل میشود.
دیگ بخار مرطوب
همانطور که از اسم این نوع بویلر پیداست، قسمت تحتانی دیگ بخار مرطوب بوده و اتاق باز موجود در بویلر به طور کامل توسط آب احاطه شده است. محفظه احتراق توسط آب احاطه شده است و بنابراین گرما در گازهای دودکش به طور مطلوب استفاده می شود. در این نمونه، ضایعات رادیویی کاهش می یابد، به این دلیل است که هیچ یک از بخش های اتاق احتراق به فضای باز انتقال پیدا نمیکنند بلکه به وسیله آب احاطه شده اند. این بدان معنی است که تلفات کمتر و مصرف سوخت کمتر است. بیشترین و کارآمدترین بویلرهای مدرن، از نوع بخار مرطوب یا wetback boiler هستند.
دیگ بار خشک یا سوپر هیت
در ساخت این نوع بویلر، با محفظه معکوس در دیگهای عقب خشک با آب کاملا محاصره نمیشود. بخش تحتانی در معرض جو قرار دارد. این کار به افزایش تلفات پرتو منجر می شود، زیرا گرمای تابشی به جای انتقال به آب به دیگهای عقب منتقل میشود و بخار مرطوب به جو تبدیل می شود. انواع دیگ بخار های نسل قبلی قابلیت این را دارند که تبدیل به نوع خشک شوند بدین ترتیب، دیگهای عقب مرطوب باعث کاهش خسارات تابشی کمتری می شوند و بنابراين سوخت را ذخیره می کنند. طرح لوله ها شامل تعداد گذر لوله می شود تا قبل از تخلیه گرما از کوره بویلر عبور کند. این مدل می تواند در ساخت دیگ بخار دو پاس و سه پاس استفاده شود.
بسته به طرح لوله ها، دیگهای بخار می توانند دارای دو دیگ بخار یا مدل سه پاس باشند.
دیگ بخار با دو پاس حرارتی
همانطور که از اسم این نوع بویلر پیداست عملیات تولید آبگرم و بخار در دو مرحله انجام میشود و گازهای احتراق دو بار در دیگ بخار حرکت می کنند. نکته: گازهای احتراق باید قبل از ورود به اتاق معکوس خنک شوند. دمای بیش از حد باعث برهم خوردن و ترک خوردن لوله شود. نرخ انتقال حرارت حداکثر در مرحله اول میتواند انجام شود، این میزان با افزایش گذرگاه ها و پاس های حرارتی کاهش می یابد.
دیگ بخار با سه پاس حرارتی
طراحی دیگ بخار سه پاس، سه امکان برای انتقال حرارت فراهم می کند. دمای پشته سه پاس حرارتی کمتر از نمونه مشابه با دو پاس حرارتی است و با همان طراحی دارای فشارعملیاتی بالاتری خواهد بود. کارایی و راندمان سه پاس نیز بیش از دو پاس حرارتی است. هر گذر یاا هر پاس در دیگ بخار باید با سطح مقطعی طراحی شده باید مناسب با سرعت گاز دودکش باشد و از آن بتوان سرعت گاز مطلوب را استخراج کرد، که به نوبه خود انتقال حرارت را به حداکثر می رساند در حالی که کاهش راندمان عملکرد در داخل لوله ها را کاهش می دهد. تعداد عبور حجم لوله m2 درجه حرارت 0C انتقال حرارت گزینه یک 11 1600 65٪ گزینه دوم 43 400 25٪ گزینه سوم 46 350 10٪
دیگ بخار واتر تیوب Water Tube
در دیگهای بخار آب، جریان آب و بخار داخل لوله ها قرار گرفته و گازهای گرم در سطح بیرونی جریان دارد. دیگهای با ظرفیت بالا و مدرن از نوع لوله آب هستند. سیستم گردش آب دیگ بخار از لوله ها، هدر ها و درام ها ساخته شده است که به ترتیب جریان آب را برای تولید بخار فراهم می کنند. لوله های آب دارای فشار و ظرفیت بالا نسبت به دیگر انواع دیگ بخار است. این بویلرهای بخار می توانند از نوع تک یا چند درام باشند. این نوع سیستم تولید بخار دارای کارآیی بالاتری نسبت به دیگهای آتشخوار است.
بسته به نوع مخزن و کوره دیگهای بویلر، طراحی و ساخت نیز می تواند بگونه های مختلف طبقه بندی شود
انواع دیگ بخار مدل درام را میتوان به مدلهای زیر تقسیم کرد:
-
دیگ بخار درام طولی.
منبع آب موجود یا مخزن آب درون درام استو درام بالای منبع گرما جای می گیرد. آب سرد به لوله های شیب دار سرازیر می شود و در نهایت آب در لوله های داغ گرم می شود. همانطور که وقتی آب میجوشد، چگالی آن کاهش می یابد، گردش آب گرم باعث گردش بخارمرطوب میشود. بخار از آب داخل درام جدا می شود و از دستگاه بویلر خارج می شود. حجم بخار خروجی دیگ درام طولی بین 2250 کیلوگرم / ساعت تا 3600 کیلوگرم در ساعت است.
-
دیگ بخار متقابل
درام در این نوع بویلر، در جلوی کوره گرمایی قرار می گیرد. دمای بدست آمده در این نوع، درای ترتیب یکنواخت تر است. هنگامی که فشار و بار خروجی بخار بالا است، لوله های فوقانی می توانند خشک شوند که موجب شکست آنها می شود. طرح لوله ها به گونه ای ساخته شده است که تعداد زیادی لوله در دسترس کاربر قرار می گیرد. حجم بخار خروجی درام متقابل از 700 کیلوگرم در ساعت تا 240000 کیلوگرم در ساعت است
-
دیگ بخار استرلینگ
یک دیگ بخار استرلند در نزدیکی لوله های عمودی جای گرفته است که تقریبا مستقیم و صاف طراحی شده است که بین تعدادی درام و مخزن آب قرار دارد. این نوع معمولا در چهار طرح و با درام سه بانده لوله گذاری شده است. آب تغذیه وارد درام بالایی شده واز جایی که آن را به پایین سرریز کرده اند به درام دیگر انتقال پیدا میکند. آب در لوله ها و دو درام گرم می شود، بخار تولید شده در درام بالا از جایی که آب به بخار تبدیل میشود به قسمت خروجی انتقال پیدا میکند.
دیگ بخار کم حجم توربو
این دیگهای بخار به عنوان یک نمونه کامل ساخته شده اند که شرکت استیم پاور نیز تولیدات این نوع دیگ بخار را در سبد محصولات خود جای داده است. این بویلر نیاز به کارکرد همزمان بخار و لوله مخصوص آب، سیستم تامین سوخت و اتصالات برقی دارد؛ همچنین ساخت این بویلر ملزم به داشتن سیستم کنترل برقی است تا بتوان آن را بصورت حرفه ساخت. دیگ های بخار کم حجم توربو به طور کلی دارای یک پوسته و کاور فلزی با طراحی لوله آتشخوار هستند تا میزان انتقال حرارت بالا را تولید کنند. دیگ بخار توربو بصورت کامپکت طراحی شده است و به همین دلیل آن را به عنوان یک بسته کامل نام گذاری میکنند. هنگامی که از این نوع بویلر میخواهید استفاده کنید کلیه سیستم های برقی و کنترلی فعال میشود و شما میتوانید از دو نوع بخار همزمان خشک و مرطوب استفاده کنید. دیگهای بخار توربو کیفیت بالایی در حجم تولید بخار خروجی دارند و با اشغال فضای کمتر و ابعاد کمتر، میتوان خروجی بخار مطلوب و ایده آل را برای کار ایجاد کرد.
از این نوع بویلر برای تولید کارواش بخار استفاده میشود
کیفیت دیگ بخار :
وسائل و تجهیزات یک دیگ بخار باید با کیفیت و مرغوب باشد تا بهترین عملکرد را برای سیستم بوجود آورد. این تجهیزات شاملِ کوره و محل احتراق، لوله های مختلف در سایز و جنس های مختلف، بدنه، مشعل مایع سوز، سوئیچ های فشار و کنترل گاز، کنترل کننده هوا و سوخت، محفظه شناور، جعبه کنترل، پمپ های تغذیه و…است.
در یک دیگ بخار دارای استاندارد، نقشه های فنی بازبینی و بررسی می شوند. مواد اولیه دیگ بخار که شامل ورق ها ،لوله ها و تجهیزات رویی مانند دماسنج و … است به شکل کامل، صحت سنجی می شود و آزمون های غیر مخرب طبق استاندارد های ملی بر روی آن انجام می گیرد.
دریچه ی بازدید در دستگاه های افقی
این دریچه معمولا به صورت جوشکاری شده در دیگر شرکت ها موجود است و اگر برای دستگاه اتفاقی بیفتد امکان بازدید وجود ندارد و چنانچه مشکلی برای دستگاه در طی سالها استفاده از آن پیش آید، تقریبا دیگ بخار یکبار مصرف بوده و قابلیت بازبینی یا تعمیر آسان آن وجود ندارد، و یا هزینه تعمیر آن گاها بیشتر از هزینه تولید دوباره آن است که در این حالت مشتری مجبور به تعویض کل دیگ بخار میشود.
اما در دستگاه های برند استیم پاور با قرارگیری دریچه بازدید در دیگهای بخار صنعتی، این دریچه باز می شود و امکان رسوب زدایی دارد و اگر لوله ای نشتی پیدا کرده باشد، می شود نشتی را برطرف کرد. اگر درِ دیگ را باز کنیم میبینیم با سیمان ساخته شده چون باید در برابر حرارت مقاوم باشد. داخل دیگ هم در بخش هایی از سیمان استفاده شده است. این سیمان ها که در داخل کار شده، بعد از مدتی خشک میشوند و میریزند. و اگزوز از حالت آب بندی خارج میشود. هنگامی که اگزوز کار میکند از بدنه مقداری حرارت بیرون می زند.
مزیت امکان باز شدن درِ دیگ چیست؟ ممکن است بعد از مدتی که از کار دستگاه میگذرد، دستگاه همچنان که ظاهرا بی هیچ مشکلی کار میکند، حرارت غیرعادی بیرون بدهد و در صورتی که در دیگ باز شود خودتان میتوانید به راحتی در دیگ را باز کرده و داخل دستگاه را چک کنید چرا که ساختارش پیچیده نیست. نکته : اگر به دستگاه ضربه ای نخورد. قسمت های سیمانی اش آسیبی نمی بینند ولی ما سالی یکبار چک میکنیم.
مصارف دیگ بخار:
جهت مصارف مختلفی از جمله کارواش بخار،کارگاه های تعمیرات خودرو، کارخانجات صنعتی، استریلیزاسیون و میکروب کشی، نماشویی و نظافت ساختمان، شستشوی مبلمان و دیگر صنایع و مصارف به کار می رود.
صنایع بلوک زنی و جدول زنی . برای خشک شدن بلوک ها آن ها را در آفتاب قرار می دهند. اکنون شهرداری استفاده از دستگاه بخار را الزام داشته است. استفاده از بخارشو مقاومت بلوک را بیشتر میکند.
تیرهای چراغ برق. باعث افزایش عمر تیرها می شود.
حشره های سفید. اخیرا روی درخت های تهران شایع شده بود و با سمپاشی و نوار زرد برطرف نمیشد با بخار از بین می روند. چراکه بخار، حرارتی نیست که به خود درخت آسیب بزند پس می شود با بخار این حشرات را بدون هیچ ضرری از بین برد.
شست و شوی مخازن سی ان جی. این مخازن پس از تولید براده تولید ی کنند. در حال حاضر با واترجت شست و شو انجام می شود که زنگاب و پوسیدگی به دنبال دارد. با بخار این مشکل به طور کامل رفع می شود.
مرغداری ها. برای تولید بخار و ایجاد رطوبت در محیط مناطق خشک برای جلوگیری از مشکلات تنفسی ماکیان. استریل کردن سبد و یخچال ماشین های حمل مرغ و …
پرورش قارچ. که تولید آن مستقیما به رطوبت هوا وابسته است. دامداری ها. استریل کردن مکان شیردوشی و مخازن موجود و … بویلر ها. فوم های ساختمون سازی حرارت به یونولیت. چون حرارت نباید مستقیم باشه. غذاسازی. بسته بندی سوسیس کالباس. بویلر صنعتی میخوان.
ویژگی های دیگ بخار توربو عبارتند از:
- فضای احتراق کوچک و نرخ آزاد شدن حرارت بالا که باعث تبخیر سریع تر می شود.
- تعداد زیادی از لوله های قطر کوچک که منجر به انتقال گرمای کانونی خوب می شود.
- سیستم پیشنهادی اجباری یا القا شده که منجر به راندمان احتراق خوب می شود.
- تعداد پاسهای بالا که در نتیجه انتقال گرما را بهتر انجام میدهد.
- میزان بازدهی حرارتی بالاتر نسبت به دیگر انواع دیگ بخار دارد.
